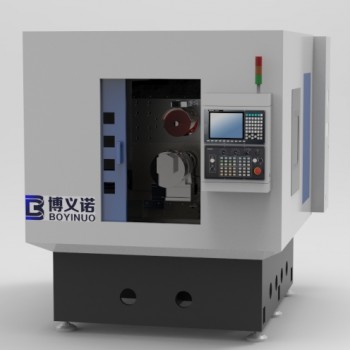

| 五轴联动刃磨机 | |||
| 外观尺寸 | 宽 | 深 | 高 |
| 2000mm | 2300mm | 2000mm | |
| 各轴行程 | X | Y | Z |
| 500mm | 250mm | 250mm | |
| B | C | ||
| 180° | 360° | ||
| 直线轴控制分辨率 | 0.001mm | ||
| 旋转轴控制分辨率 | 0.001° | ||
| 直线轴重复定位精度 | 0.01mm | ||
| 旋转轴重复定位精度 | 0.02° | ||
| 安装精度 | 0.005mm | ||
| 各轴电机功率 | |||
| X | Y | Z | B |
| 2.4kw | 3.1kw | 5.9kw | 1.35kw |
| C | |||
| 3.7kw | |||
| 使用电压 | 380V | ||
| 电主轴功率 | 5.5KW | ||
| 电主轴额定/最高转速 | 8000转/分钟 | ||
| 砂轮规格 | ≤φ200 | ||
| 运动轴最大进给速度 | 15m/min | ||
| 使用气源 | 0.6Mpa以上 | ||
| 机床总重 | 5000KG | ||
| 控制系统 | SYNTEC | ||
| 适用范围 | 该设备适用于工业缝纫机行业、数控加工行业的各种刀片刃磨。该设备采用铸件床身，稳定性好、精度高，通过五轴联动实现各类异性刀具的循迹磨削。我司可根据客户具体刀具类型提供定制化工装夹具以及五轴编程服务。 | ||
