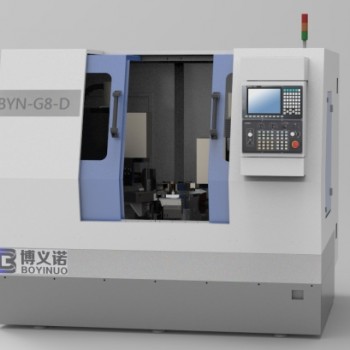

| 双工位手术刀刃磨机 | |||
| 外观尺寸 | 宽 | 深 | 高 |
| 2040mm | 2300mm | 1960mm | |
| 各轴行程 | |||
| X1 | X2 | Y1 | Y2 |
| 195mm | 115mm | 120mm | 73mm |
| Z1 | X2 | C1 | C2 |
| 90mm | 60mm | 125° | 200° |
| 直线轴控制分辨率 | 0.001mm | ||
| 旋转轴控制分辨率 | 0.001° | ||
| 直线轴重复定位精度 | 0.01mm | ||
| 旋转轴重复定位精度 | 0.02° | ||
| 安装精度 | 0.005mm | ||
| 各轴电机功率 | |||
| X1 | X2 | Y1 | Y2 |
| 0.75kw | 0.75kw | 0.75kw | 0.75kw |
| Z1 | Z2 | C1 | C2 |
| 0.75kw | 0.75kw | 0.75kw | 0.75kw |
| 使用电压 | 380V | ||
| 电主轴功率 | 1.5KW | ||
| 电主轴额定/最高转速 | 800rpm | ||
| 砂轮规格 | ≤φ150 | ||
| 运动轴最大进给速度 | 10m/min | ||
| 使用气源 | 0.6Mpa以上 | ||
| 机床总重 | 3500KG | ||
| 控制系统 | SYNTEC | ||
| 适用范围 | 该设备使用于普通外壳手术刀刀刃的磨削。该设备为八轴五联动磨床，具有刀片自动上、下料功能。左侧四轴联动可实现刀片正面的磨削，右侧四轴联动实现刀片背面的磨削。该设备具有自动砂轮磨损在线补偿功能，根据砂轮加工中半径的变化，自动进行工具补偿。该设备产出的刀片一致性好，配合不同的工装夹具可实现多种刀具的刃磨。 | ||
