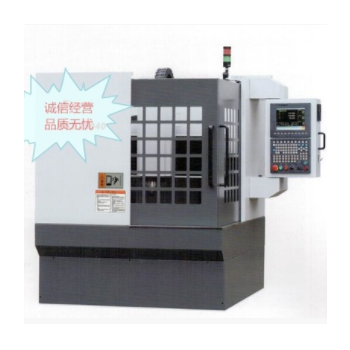

HS-DX5040 主要技术参数 |
|
机型 |
DX5040 |
||
|
项目 |
内容 |
单位 |
技术参数 |
|
工作台 table |
工作台长×宽 |
mm |
500*400 |
|
工作台最大承重 |
kg |
300 |
|
|
工作台T型槽数 |
mm |
3-×175 |
|
|
行 程 Stroke |
X-轴 |
mm |
500 |
|
Y-轴) |
mm |
400 |
|
|
Z-轴) |
mm |
170 |
|
|
工作台至主轴端面 |
mm |
30-170 |
|
|
|
|||
|
主 轴 Principal axis |
主轴锥度 |
ER |
ER32 |
|
主轴最高速度 |
rpm |
24000 |
|
|
主轴功率 |
kw |
5.5 |
|
|
主轴驱动类型 |
step |
内藏式 |
|
|
进给 feed |
切削进给 |
m/min |
10 |
|
X/Y/Z轴快移速度 |
m/min |
15 |
|
|
X定位精度 |
mm |
±0.01 |
|
|
Y定位精度 |
mm |
±0.01 |
|
|
Z定位精度 |
mm |
±0.01 |
|
|
X重复定位精度 |
mm |
±0.005 |
|
|
Y重复定位精度 |
mm |
±0.005 |
|
|
Z重复定位精度 |
mm |
±0.004 |
|
|
机床规格 |
机器尺寸 |
mm |
1750*1900*1920 |
|
机器重量 |
T |
3.7 |
|
