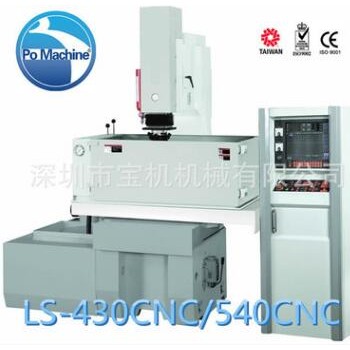

热销供应:数控单立柱电火花成型机LS-CNC25/32/43/45/50/65/70

产品/服务:
有效期至: 长期有效
最后更新: 2017-07-10 16:50
单价:
88000.00元/ 台
供货总量:
20 台
立即询价

(发货期限:自买家付款之日起 天内发货)

  • VIP指数:    0 [第1年]
  • 认证信息:
  •   通过认证
  • 所在地区:广东-深圳市
  •
  • 收藏本公司 人气:287
    • 详细说明
    • 规格参数
    • 联系方式
    品牌    LS
    型号    LS-CNC25/32/43/45/50/65/70
    适用行业    0
    工作台面尺寸    200*1000
    工作油糟尺寸    3
    工作台行程(X*Y)    200*1000
    Z轴行程    600

    新型 CNC EDM 控制器及機台特點介紹

    1. 提供100組以上檔案儲存,可以儲存100個不同模具、客戶編號之能力。

    2. 使用對話式程式設計,中文或英文操作畫面,公/英制切換,除自動定位、定孔加工外;並提供各種擴孔搖動模式:放射狀、圓形、方形,向量式直線、錐度、45 擴孔、內外圓球形模式加工。

    3. 具自動尋中心、基準點、快速尋邊、自動尋原點、多點座標記憶、中心測位自動補償等功能,可做三軸直線、兩軸圓弧、三軸螺旋、補間運動及圓形加工。

    4. 具40組加工程式檔(P-CODE)及多種三軸自動定位、擴孔功能(E-CODE)。輸入E-CODE,P-CODE及加工深度後,電腦自動編輯粗加工至細加工之程式檔案,粗→中→細→極細一次完成。

    5. 具電極消耗補償、Z 軸靠邊補償、各軸偏移值補償及歸零點移動,及設歸零點功能。

    6. 符合CE規範具防火、積碳偵測、液面警告裝置。並有退模、單節執行、空跑(DRY RUN),加跳躍執行功能。

    7. 機械原點自動歸零功能:加工中途停電時,電腦會自動找尋機械原點。

    8. X,Y 軸皆使用C5精密級滾珠導桿(460,550,580,650,2010三軸)雙螺帽並加寬之鞍底座,使工作台滑動順暢安穩。

    9. Z 軸皆採用德國製或日本製P級線性滑軌(LINEAR GUIDERS),(430,460,580,650,2010三軸)。 並使用光學尺(電子尺)回饋伺服定位系統,軌跡運動(ORBITAL CUTTING)時更加精準。

    10. 全新機台為全罩式鈑金及全新外觀顏色設計,及符合CE安全規範之電源箱及15"LCD液晶螢幕(顯示屏)。

    機械尺寸:

    項 目 \ 機 型 CNC-250 CNC-430 CNC-460

    工作油槽、內槽 (WxDxH)mm/inch

    750x500x340 (29.5x19.7x13.4)

    1,090x600x370 (42.9x23.6x14.6)

    1,400x800x500 (55.1x31.5x19.7)

    工作台面積(XxY) mm/inch

    600x300 (23.6x11.8)

    650x350 (25.6x13.8)

    900x600 (35.4x23.6)

    工作台行程(XxY) mm/inch

    300x200 (11.8x7.9)

    400x300 (15.7x11.8)

    600x500 (23.6x17.7)

    加工機頭行程(W) mm/inch

    200

    270

    -

    電極頭行程(Z1) mm/inch

    -

    200 (7.9)

    300 (11.8)

    電極頭端面至工作台面 最小到最大距離 mm/inch

    0~380(0~14.9)

    270~570(10.6~22.4)

    450~750(17.7~29.5)電極板端面至工作 台面最小到最大距離

    電極最大載重 kgs/lbs

    50 (110)

    120 (264)

    200 (440)

    最大工作件載重 kgs/lbs

    500 (1,100)

    600 (1,320)

    1,800 (3,960)

    外型尺寸(WxDxH) mm/inch

    1,200x1,200x2,240 (47.2x47.2x86.6)

    1,210x1,400x2,040 (47.6x55.1x80.3)

    1,700x2,000x2,450 (66.9x78.8x96.5)

    包裝尺寸(WxDxH) mm/inch

    1,245x1,215x2,220 (49x47.8x87.4)

    1,515x1,320,2,230 (59.7x52x87.8)

    2,170x1,760x2,560 (85.4x69.3x100.8)

    淨 重 kgs/lbs

    1,050(2,310)

    1,800(3,960)

    2,800(6,160)

    項 目 \ 機 型 CNC-580 CNC-650 CNC-2010

    工作油槽、內槽 (WxDxH)mm/inch

    1,700x1,050x700 (66.9x41.3x27.6)

    2,150x1,150x700 (84.7x45.3x27.6)

    2,900x1,500x700 (114.2x59.1x27.6)

    工作台面積(XxY) mm/inch

    1,100x700 (43.3x27.6)

    1,400x900 (55.1x35.4)

    2,240x1,050 (88.2x41.3)

    工作台行程(XxY) mm/inch

    1,100x600 (39.4x23.6)

    1,200x700 (47.3x27.6)

    2,000x1,000 (78.7x39.4)

    加工機頭行程(W) mm/inch

    -

    -

    -

    電極頭行程(Z1) mm/inch

    450 (17.7)

    450 (17.7)

    550(21.7)

    電極頭端面至工作台面 最小到最大距離 mm/inch

    520~970(20.5~38.2) 電極板端面至工作 台面最小到最大距離

    560~1,100(22.1~43.3) 電極板端面至工作 台面最小到最大距離

    600~1,150(23.6~45.3) 電極板端面至工作 台面最小到最大距離

    電極最大載重 kgs/lbs

    400 (880)

    400 (880)

    500 (1,100)

    最大工作件載重 kgs/lbs

    3,000 (6,600)

    4,000 (8,800)

    9,000 (19,800)

    外型尺寸(WxDxH) mm/inch

    2,500x1,900x2,880 (98.4x74.8x113.4)

    2,500x2,500x3,040 (98.4x98.4x119.7)

    3,000x2,400x3,150 (118.14x94.5x124)

    包裝尺寸(WxDxH) mm/inch

    2,320x2,280x3,190 (94.4x89.8x125.6)

    2,340x2,300x2,500 (92.2x90.6x98.5)

    拆裝於貨櫃

    淨 重 kgs/lbs

    5,400 (11,880)

    6,300 (13,200)

    13,000 (28,600)



    電源箱規格: 電源箱功能:
    控制軸數 X, Y, Z (C軸選配)
    遙動擴孔功能 圓、方、錐、放射形、2D、3D多種
    最小設定尺寸 mm 0.001
    最大設定尺寸 mm 9999.999
    座標系統 增量,絕對座標
    顯示幕尺寸 15" LCD-TFT
    最大加工電流 A 30 60 120
    輸入電力 KVA 3.5 6 10
    最大加工速度 mm3/min 360 550 700
    電極消耗比 % <0.3
    最佳表面精度 Min.Ra 0.3μm
    外觀尺寸(WxHxD) mm 800x730x1,800
    包裝尺寸(WxHxD) mm 950x880x2,000
    淨重 kgs 200
    ※本公司保有修改機械規格之權利,修改時恕不另行通知。
    項目 說 明 規 格
    1 顯示螢幕 15" LCD液晶螢幕
    2 控制方式 數值控制閉迴路
    3 控制軸數 X,Y,Z 三軸(C軸選配)
    4 X,Y,Z最小設定尺寸 (光學尺) 0.001mm
    5 X,Y,Z最大設定尺寸 9999.999mm
    6 座標系統 增量,絕對座標
    7 手動移位數率 慢速、中慢、中速、快速
    8 (遙控器)移位速率 0.001mm 每單位
    9 加工模式設定 E-CODE
    10 放電參數設定 S-CODE
    11 搖動擴孔功能 圓、方、錐、放射形、2D、3D多種
    12 搖動方式 X, Y (Z 軸鎖定), X, Y, Z 三軸
    13 最大加工孔數 200個
    14 螢幕頁數 20頁
    15 程式檔案儲存 最多100個
    16 三軸光學尺解析度 0.001mm


    標準附件:

    1.

    15"LCD-TFT液晶螢幕顯示器及三軸光學尺(電子尺)

    1組

    2.

    三軸DC伺服馬達及滾球導桿

    1組

    3.

    電極夾頭組

    1組

    4.

    石英工作燈

    1組

    5.

    工具及工具箱、工具件夾具

    1組

    6.

    過濾網紙筒

    1組

    7.

    機台水平調整塊

    1組

    8.

    防火偵測及感應式滅火器

    1組

    9.

    遙控器

    1組

    10. 使用手冊及加工資料手冊 1份
    11. CNC-430,460,580,650,2010為三軸線性滑軌 1份



    特別附件:

    1.

    3R瑞典製或EROWA瑞士製電極夾具

    2.

    EROWA或3R自動換電極系統

    3.

    加工液冷卻系統

    4.

    C-AXIS第四軸

    5.

    油壓電動升降油槽門
