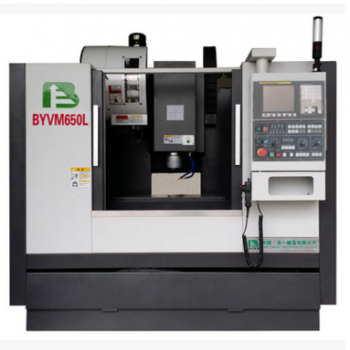

玉环北一机电 BYVM650L 加工中心

机床结构简述

  本机台采用先进的、高科技的设计理念及高质量、模块化零件, 擅长于3D模具成型加工、适合航空、汽车零件、电极制作、电子、计算机等相关配件及医疗器材、光学仪器等紧密组件之制造加工。

机床结构简述如下:

01、铸件:对铸件进行有限元素分析(FGA), 以得最佳化的机台结构, 铸件具高钢性和高强度。

02、主轴最高转速为6000rpm（标配）80000-12000rpm（选配）, 两种形式皆可连续24小时加工运转。

03、主轴采用整体箱结构, 输出扭矩大、传动灵敏度高。三轴采用滚珠丝杆数控驱动电机传动；三轴联动具有间隙自补偿功能, 提高了定位精度。

04、主轴采用气动松刀, 蝶簧拉紧自动拉刀装置; 整管式主轴结构配置P4级高精密度轴承, 主轴定位及刀柄自动夹紧准确可靠。

05、三轴导轨采用淬硬表面加耐磨滑动导轨副,切削抗振性好。

06、螺杆采用加大直径高精密滚珠螺杆, 它与进给电机直接连结可置与轴向中心接近切削点。

07、换刀装置换刀时气动换刀按钮,主轴向Z轴方向移动,缩短刀具移动距离;此方式可以简化换刀系统, 并缩短交换时间, 提高加工效率。

08、内建式吹装置可保持刀具清洁。

09、机器采用激光干涉仪精度校正, 在交货前均经精密测试, 定位和重复定位精度高、精度保持稳定、承载能力强、切削抗振性好。

10、控制系统可以选用FANUC 0I mateMD、FANUC 0IMD、 FANUCOMC、 MITSUBISHI64M 、DIMA DIMB、华中数控、广州数控等目前市场所应用系统中的任一种。

11、润滑系统：主轴前轴承采用进口高速润滑脂进行润滑, 各导轨副及滚珠丝杠通过集中自动润滑站进行自动间隙润滑。

12、采用进口旋转接头, 润滑冷却采用外循环恒温自动控制, 能有效控制主轴温升及回转精度。

13、机器采用半罩式保护罩, 机床整体结构紧凑、美观, 并能有效地防止铁屑及冷却液外溅。
