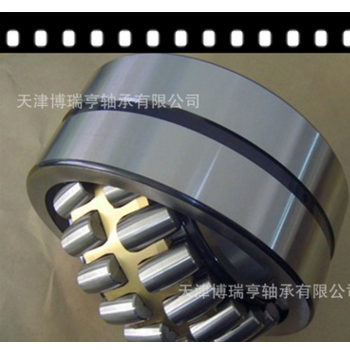

进口品牌 供应自调心滚子轴23226B 冶金轴承 质优价廉

产品/服务:
有效期至: 长期有效
最后更新: 2018-05-16 10:35
单价:
460.00元/ 个
立即询价

(发货期限:自买家付款之日起 天内发货)

  • VIP指数:    0 [第1年]
  • 认证信息:
  •   通过认证
  • 所在地区:天津
  •
  • 收藏本公司 人气:339
    • 详细说明
    • 规格参数
    • 联系方式
    调心滚子轴承具有两列滚子,主要承受径向载荷,同时也能承受任一方向的轴向载荷。有高的径向载荷能力,特别适用于重载或振动载荷下工作,但不能承受纯轴向载荷。该类轴承外圈滚道是球面形,故其调心性能良好,能补偿同轴度误差。



    有两列对称型球面滚子,外圈有一条共用的球面滚道,内圈有两条与轴承轴线倾斜一角度的滚道,具有良好的调心性能,当轴受力弯曲或安装不同心时轴承仍可正常使用,调心性随轴承尺寸系列不同而异,一般所允许的调心角度为1~2.5度 ,该类型轴承的负荷能力较大,除能承受径向负荷外轴承还能承受双向作用的轴向负荷,具有较好的抗冲击能力,一般来说调心滚子轴承所允许的工作转速较低。

    结构类型

    调心滚子轴承分为:圆柱形内孔、圆锥形内孔。圆锥内孔的锥度分别为1:12的后置代号为K的调心滚子轴承(153000型或113000型)和 1:30的后置代号为K30的调心滚子轴承。此类轴承在与圆锥形轴个配时,内圈沿轴向移动可以调整轴承的径向游隙。

    用途


    主要适用的保持架:冲压钢板加强型保持架(后缀E,国内很少)。冲压钢板型保持架(后缀CC)、玻璃纤维增强型聚酰胺66保持架(后缀TVPB)、机加工黄铜两片式保持架(后缀MB)。机加工黄铜整体式保持架(后缀CA)、振动场合冲压钢板保持架(后缀JPA)。振动场合黄铜保持架(后缀EMA)。同一结构,轴承上的代号或有不同。
    主要用途:造纸机械、减速装置、铁路车辆车轴、轧钢机齿轮箱轴承座、轧钢机辊子、破碎机、振动筛、印刷机械、木工机械、各类产业用减速机、立式带座调心轴承。

    安装

    调心滚子轴承在有二条滚道的内圈和滚道为球面的外圈之间,装配有鼓形滚子的轴承。 外圈滚道面的曲率中心与轴承中心一致,所以具有与自动调心球轴承同样的调心功能。在轴、外壳出现挠曲时,可以自动调荷及二个方向的轴向负荷。径向负荷能力大,适用于有重负荷、冲击负荷的情况。内圈内径是锥孔的轴承,可直接安装。或使用紧定套、拆卸筒安装在圆柱轴上。保持架使用钢板冲压保持架、聚酰胺成形保持架及铜合金车制保持架。
    对于自调心轴承来说,在将带轴的轴承装入箱体轴孔时,使用中间安装环可防止外圈倾斜与旋转。应该记住的是,有些尺寸的自调心球轴承的滚珠突出于轴承的侧面,所以中间安装环应该凹进,以防损坏滚珠。大量的轴承一般都采用机械或液压压入法进行安装。
    对于可分离型轴承,内圈与外圈可以分开安装,这样就简化了安装工序,特别是当内外圈都需过盈配合时尤为如此。在把内圈已安装到位的轴装入已含外圈的轴承箱时,必须注意查看内外圈是否正确对中,以避免划伤轴承滚道和滚动部件。如果圆柱和滚针轴承采用不带法兰挡边的内圈或一侧有法兰边的内圈时,建议使用安装套筒。套筒的外径应等于内圈滚道直径F,机械加工的公差标准应d10。冲压外圈滚针轴承最好使用芯轴安装。

    游隙

    对于调心滚子轴承的安装轴向游隙,可用轴颈上的调整螺母、调整垫片和轴承座孔内的螺纹,或用预紧弹簧等方法进行调整。轴向游隙的大小,与轴承安装时的布置、轴承间的距离、轴与轴承座的材料有关,可根据工作条件确定。对于高载荷高转速的调心滚子轴承,调整游隙时,必须考虑温升对轴向游隙的影响,将温升引起的游隙减小量估算在内,也就是说,轴向游隙要适当地调整得大一点。对于低转速和承受振动的轴承,应采取无游隙安装,或施加预载荷安装。其目的是为了使调心滚子轴承的滚子和滚道产生良好接触,载荷均匀分布,防止滚子和滚道受振动冲击遭到破坏。调整后,轴向游隙的大小用千分表检验。方法是先将千分表固定在机身或轴承座上,使千分表触头顶住轴的光洁表面,沿轴向左右推轴,表针的最大摆动量即为轴向游隙值。
    调心滚子轴承预紧力是在室温下进行的,但处于工作状态,系统微拉伸温度上升所产生的驱动轴,轴承预紧力会发生变化,因此,设置的预紧力,你应该考虑到这个因素。
    它需要能力的大小,速度,和其他条件设置的合理使用的调心滚子轴承预紧力,以确保传输的生活。若预紧力过大,功耗,甚至导致过热。如果预紧力过小,身体负荷,轴滚动,外环之间的差距的作用下,产生跳动,跑,传动精度,以减少噪音增加,影响了齿轮啮合,严重破坏时,牙齿和轴承。
      根据不同的调心滚子轴承装配,如:直接由轴向压缩内部轴承内圈的轴承预紧螺母旋转,内外环,以消除差距,实现轴承预紧力的目的。实现共同使用:第一,远远超过了预装的轴承,螺母的最后,然后回1 / 4圈。组装方法,这种方法的优点是投资少,简单,实用,一致的优良品质的前提下圆锥滚子轴承,它都可以使用。
