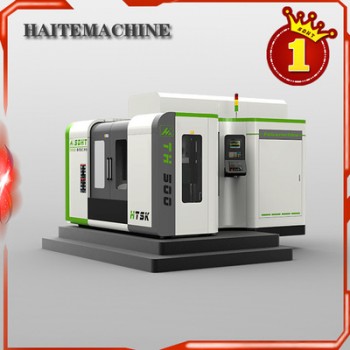

此型号为定柱式卧式加工中心机（经济型） 24T圆盘刀库
卧式加工中心机床用途
本机床可用于航天航空，汽车、内燃机、家电、通用机械的精密加工，
适合于零件多工作面的铣、钻、镗、铰、攻丝、两维、等多工序加工，
具有在一次装夹中完成箱体孔系和平面加工的良好性能，还特别适合于箱体孔的调头镗孔加工
标准配置
台湾新代系统 台湾圆盘刀库 台湾丝杠 国产卧式回传工作台
日本NSK轴承 台湾增压缸 台湾锁紧螺母等台湾直线导轨 氮气平衡系统
|
型号 （HMC500） |
规格 |
|
工作台规格
|
工作台面积 500 mm x 500mm 工作台数量 1个 工作台最大负荷重 500 kg 工作台最小分度 1° 工作台 T 型槽 5x14x100 |
|
X 坐标行程 |
800mm |
|
Y 坐标行程 |
600mm |
|
Z 坐标行程 |
650mm |
|
主轴中心线到工作台面距离 |
0~650 mm |
|
主轴鼻端至工作台中心距离 |
200~850 mm |
|
X、Y、Z轴滚柱丝杆 |
φ50mm |
|
X、Y、Z 切削进给量 |
1～4000 mm/min |
|
X、Y 快速进给速度 |
24m/min |
|
Z 快速进给速度 |
22m/min |
|
主轴转速范围 |
50～6000 r/min |
|
主轴规格 |
BT50 |
|
数控系统 |
台湾新代21MA |
|
主轴电机 |
11/15KW |
|
X、Y 伺服电机 |
18N.m 2.9KW |
|
Z 伺服电机 |
18N.m 2.9KW |
|
圆盘刀库 |
24T |
|
定位精度 |
±0.01mm |
|
重复定位精度 |
±0.008mm |
|
使用源气压力 |
0.6-0.8 MPa |
|
机床轮廓尺寸（L×W×H） |
3300x3300x3200mm |
|
机床重量 |
9000kg |
