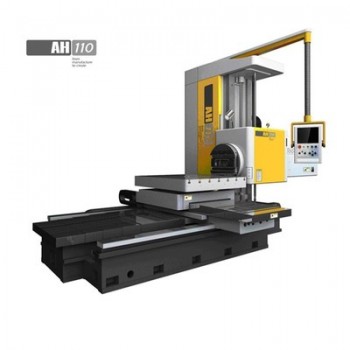

沈阳中捷自动卧式铣镗床AH系列

产品/服务:
有效期至: 长期有效
最后更新: 2018-08-08 16:27
单价:
27888.00元/ 台
最小起订量:
5 台
供货总量:
999 台
立即购买

(发货期限:自买家付款之日起 天内发货)

  • VIP指数:    0 [第1年]
  • 认证信息:
  •   通过认证
  • 所在地区:辽宁
  •
  • 收藏本公司 人气:311
    • 详细说明
    • 规格参数
    • 联系方式

    沈阳中捷机床自动卧式铣镗床AH系列由工作台、上滑座和下滑座组成的工作台部件安装在床身导轨上。沈阳中捷机床自动卧式铣镗床AH的工作台通过上、下滑座可实现横向、纵向移动。沈阳中捷机床自动卧式铣镗床AH的工作台还可绕上滑座的环形导轨在水平面内转位,以便加工互相成一定角度的平面或孔。沈阳中捷机床自动卧式铣镗床AH的主轴箱可沿前立柱的导轨上下移动,以实现垂直进给运动或调整主轴在垂直方向的位置。在沈阳中捷机床自动卧式铣镗床AH的主轴箱中,装有主轴部件、主运动和进给运动变速机构以及操纵机构。沈阳中捷机床自动卧式铣镗床AH等机床上还有坐标测量装置,以实现主轴箱和工作台之间的准确定位。沈阳中捷机床厂根据加工情况不同,刀具可以装在镗轴的锥孔中,或装在平旋盘的径向刀具溜板上。沈阳中捷机床自动卧式铣镗床AH的镗轴除完成旋转主运动外,还可沿其轴线移动,做轴向进给运动(由后尾筒内的轴向进给机构完成)。沈阳中捷机床自动卧式铣镗床AH的平旋盘只能做旋转运动。沈阳中捷机床自动卧式铣镗床AH装在平旋盘径向导轨上的径向刀具溜板,除了随平旋盘一起旋转外,还可做径向进给运动,实现铣平面加工。后立柱的垂直导轨上有后支架,用于支承较长的镗杆,以增加镗杆的刚性。沈阳中捷机床自动卧式铣镗床AH的后支架可沿后立柱导轨上下移动,以保持与镗轴同轴,后立柱可根据镗杆长度做纵向位置调整。

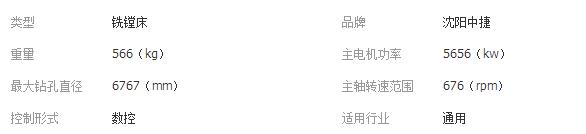

    项目



    单位

    AH110

    AH130

    沈阳中捷机床自动卧式铣镗床AH的主轴直径



    mm

    110

    130

    主轴最大扭转力矩



    Nm

    1250

    3200

    平旋盘最大扭转力矩



    Nm

    1960

    4700

    沈阳中捷机床自动卧式铣镗床AH的主轴可承受最大轴向抗力



    N

    12250

    31360

    主轴内孔锥度





    ISO7:24 No50

    ISO7:24 No50

    工作台行程

    纵向(Z轴)

    mm

    1400

    2000

    横向(X轴)

    mm

    1600

    2000

    沈阳中捷机床自动卧式铣镗床AH的主轴中心线距工作台面距离

    最大(Y向)

    mm

    1200

    1800

    最小(Y向)

    mm

    0

    0

    主轴最大行程(w轴)



    mm

    600

    900

    平旋盘滑块最大行程(u轴)



    mm

    200

    250

    工作台可承受最大重量



    kg

    5000

    10000

    主轴转速范围



    rpm

    8-1100

    8-800

    平旋盘转速范围



    rpm

    4-200

    2.5-125

    工作台工作面积(长×宽)



    mm

    1250×1100

    1800×1600

    沈阳中捷机床自动卧式铣镗床AH的主轴、主轴箱、工作台纵向快速移动速度



    mm/min

    3000

    3000

    平旋盘滑块进给范围



    mm/min

    0.32-2500

    0.32-2500

    沈阳中捷机床自动卧式铣镗床AH的主轴、主轴箱、工作台纵向进给范围



    mm/min

    0.32-2500

    0.32-2500

    测量系统读数精度



    mm

    0.005

    0.005

    镗孔精度





    IT7

    IT7

    镗孔表面粗糙度



    μ

    3.2-1.6

    3.2-1.6

    沈阳中捷机床自动卧式铣镗床AH的机床外形尺寸(长x宽×高)



    mm

    5400×3700×3500

    7200×4700×4000

    机床重量



    kg

    18000

    29300

    沈阳中捷机床自动卧式铣镗床AH的主电机功率



    Kw

    15

    22

    定位精度(X/Y/Z/W)



    mm

    ±0.02/1000

    ±0.02/1000

    重复定位精度(X/Y/Z/W)



    mm

    ±0.01/1000

    ±0.01/1000
