CT取电装置(38-650:5)深圳嘉创达

产品/服务:
品 牌: JIACHDA /嘉创达
有效期至: 长期有效
最后更新: 2019-03-16 13:42
单价:
1880.00元/ 套
最小起订量:
1 套
供货总量:
100000 套
立即购买

(发货期限:自买家付款之日起 3 天内发货)

  • 所在地区:广东-深圳市
  •
  • 收藏本公司 人气:583
    • 详细说明
    • 规格参数
    • 联系方式


    ***JCD-CT取电装置说明书***

    手机/微信133 2299 4491

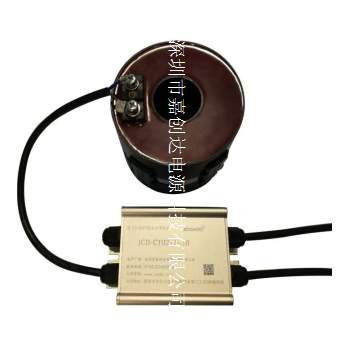

    JCD-CT取电装置,是通过CT电磁感应原理获得电能的一种电源装置,它由电流互感器(CT)和电源转换模块两部分组成。

    一、型号命名



    二、CT取电装置电性能指标

    项目

    参数

    CT结构

    开启式(650:5

    CT绝缘

    3kV

    唤醒电流

    10A

    最大持续负荷电流

    700A

    最大导线外径

    38mm

    短时耐受电流冲击

    25KA  4S

    5W负载一次电流

    单(48A)    双(28A

    10W负载一次电流

    单(70A)    双(37A

    20W负载一次电流

    单(105A)    双(70A

    环境温度

    -25+70ºC

    储存温度

    -25+70ºC

    海拔高度

    2000

    CT输出频率

    45-63Hz

    CT尺寸(mm)重量(kg

    R*r*h(110*38* 80mm)  2.5kg

    三、电源转换模块性能指标

    项目

    参数

    输入保护

    浪涌安全保护电路

    输出功率

    30W(可定制)

    输出纹波

    ≤120mVp-p

    输出电压

    24V±5%(可选定)

    输出保护

    过压/过流保护

    效率

    73%

    耐压

    3KV/50Hz,1min 5mA

    绝缘阻抗

    1KVDC>100MΩ

    告警输出

    隔离

    工作温度

    -25+70ºC

    散热结构

    自然散热

    封装结构

    金属外壳

    防水等级

    IP7

    电源模块尺寸

    124*70* 50mm165*70*50

    电源模块重量

    0.5kg

    四、EMC测试(国网标准):

    1

    静电放电抗扰度试验

    GB/T 17626.2 中规定的 a级要求

    2

    电快速瞬变脉冲群抗扰度试验

    GB/T 17626.4 中规定的 a级要求

    3

    浪涌(冲击)抗扰度试验

    GB/T 17626.5 中规定的 a级要求

    4

    工频磁场抗扰度试验

    GB/T 17626.8 中规定的 a 级要求

    5

    脉冲磁场抗扰度试验

    GB/T 17626.9 中规定的 a 级要求

    6

    射频电磁场辐射抗扰度试验

    GB/T 17626.3 中规定的 a 级要求

    7

    射频场感应传导骚扰抗扰度试验

    GB/T 17626.6 中规定的 a 级要求

    8

    阻尼振荡磁场抗扰度试验

    GB/T 17626.10-1998 中规定的 5 级要求

    9

    阻尼振荡波抗扰度试验

    GB/T 17626.18-2016 中规定的 5 级要求

    五、 电源转换模块外形及安装尺寸


    六、输入、输出端子说明

    1、输入端:(单CT输入接口为S1S2

    S1S2是取能互感器一组输入接点,(S3S4是备用一组输入接口,当一组互感器输入功率不能满足输出端需要功率时,采取多组互感器并联取电,增大输出功率)。

    2、输出端:

    Vo+棕色:24V输出正极,直接联接负载正端。

    GND蓝色:电源负极,直接联接负载负端。

    B+棕色:接蓄电池正极,蓄电池电压规格为24V(可选定)。

    B-蓝色:接蓄电池负极,B-、B+是蓄电池接线端。

    在导线电流不足或停电池的电能会自动经感应电源模块输出端向负载供电,不需添加其它任何连接。

    指示灯说明:

    正常(绿色):电源转换模块输出电压正常。

    过载(黄色):电源转换模块的输出功率已趋近取能互感器在当前一次导线电流值下的取能功率极限。

    七、安装注意事项:

    1、使用时二次侧严禁开路,应先与CT取电盒接好线,并将接地线良好接地,然后带电安装开口CT。

    2、必须使感应取电装的开口互感器上-下铁芯接触紧密、边口对齐。

    3、电源转换装置严禁直接接入220V市电使用。
