Z3050摇臂钻床

产品/服务:
有效期至: 长期有效
最后更新: 2019-12-09 10:39
单价:
面议
立即询价

(发货期限:自买家付款之日起 天内发货)

  • 所在地区:广西-桂林市
  •
  • 收藏本公司 人气:950
    • 详细说明
    • 规格参数
    • 联系方式

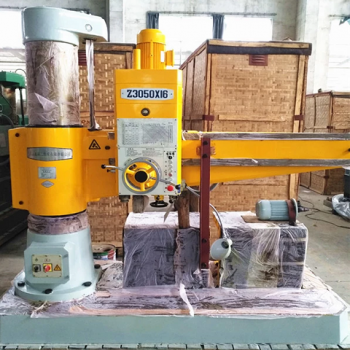

    Z3050×16型摇臂钻床,是参照国际标准设计制造成功的多功能新系列产品,机床采用液压预选变速;主轴箱,摇臂,立柱均由液压夹紧;主轴正反转,停车(制动),空档用一个手柄操作。它具有性能完善,使用安全,可靠,方便,易于维修,精度高,刚性好,寿命长等优点。用来钻孔,扩孔,铰孔,攻螺纹和镗孔。广泛适用于机械加工各部位。

    一.技术参数

    1、最大钻孔直径50 mm

    2、主轴中心线至立柱母线距离  最大1600 mm;最小350 mm

    3、主轴端面至底座工作面距离最大1215 mm;最小315 mm

    4、主轴箱水平移动距离 1250 mm

    5、摇臂升降距离600 mm

    6、摇臂升降速度1.2m/min

    7、摇臂回转角度+180°( 360°)

    8、主轴锥孔(莫氏) No.5 Morse。

    9、主轴行程315 mm

    10、刻度盘第转钻孔深度122.5 mm。

    11、主轴允许最大扭转力矩500N·m

    12、主轴允许最大进给抗力18kN

    13、主轴转速级数16 (25/40/63/80/100/125/160

    /200/250/320/400/500/630/800/1250/2000)

    14、主轴变速范围25-2000 r/min

    15、主轴进给量级数16

     0.04/0.06/0.10/0.13/0.16/0.20/0.25/0.32/0.40/0.50/0.63/0.80/

     1.00/1.25/2.00/3.20

    16、主轴进给量范围0.04-3.2 mm/r

    17、主电机功率4 kw 升降电机 1.5KW

    18、电压380 V

    19、机床净重重量3500 kg;毛重4000 kg

    20、机床轮廓尺寸(长*宽*高) 249 *104*284 cm
