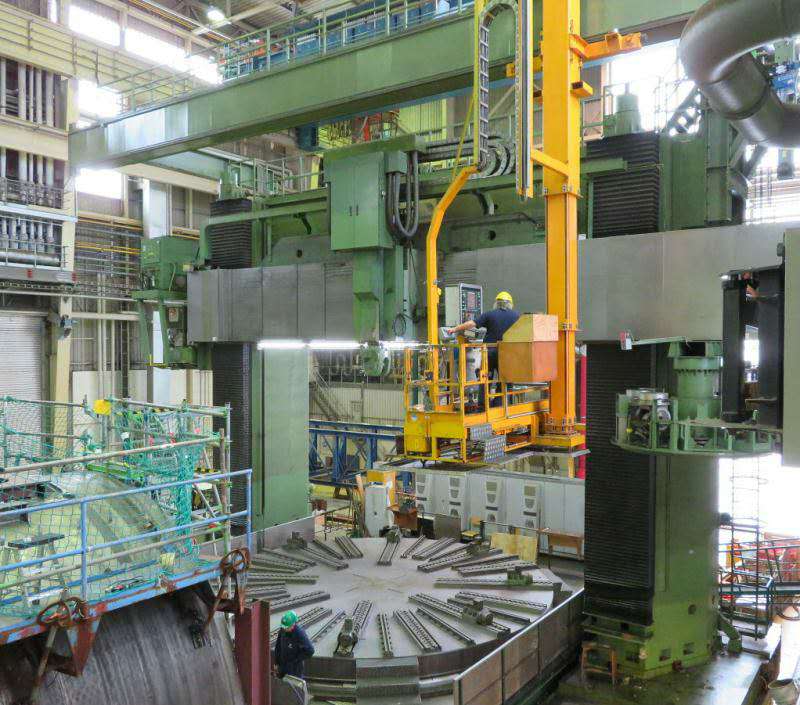

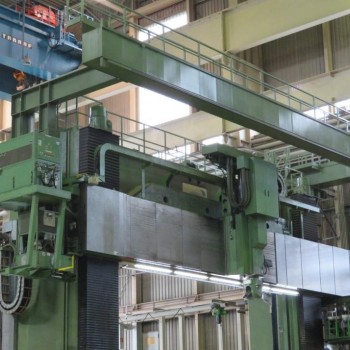

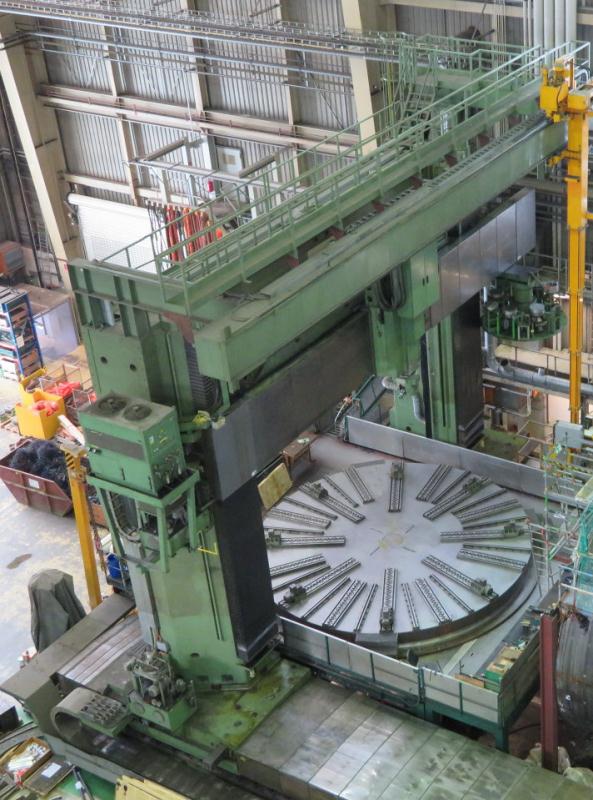

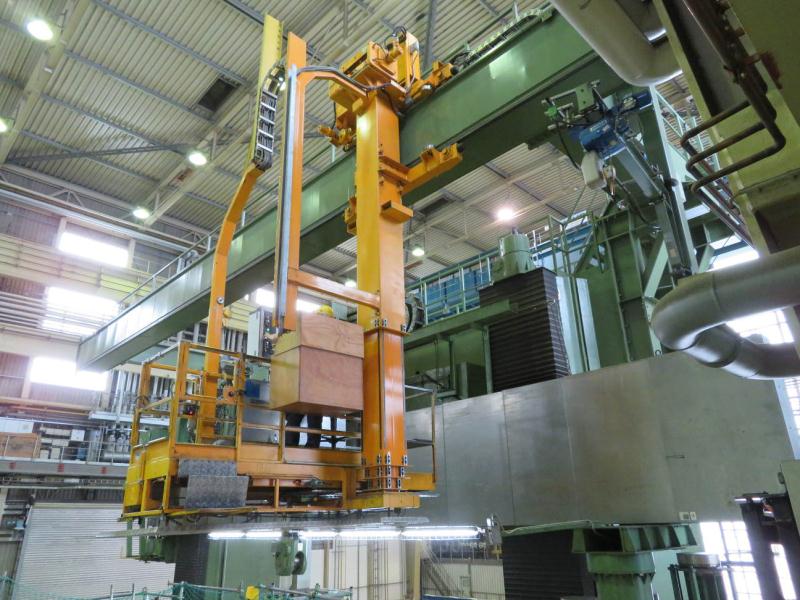

德国32米大型龙门车铣复合中心

德国32米大型龙门车铣复合中心

CNC Gantry Type Double Column Milling Machine

数控龙门铣床，车铣中心

Manufacturer 厂家 德国 DOERRIES-SCHARMANN   7轴

Model 型号 VC 9200/500 MC G

出厂年代： 1989 / 2007 年翻新改造为西门子840D 数控系统。

Y-travel 刀架行程 +6000 /-4000 mm

X-travel 龙门架行程 16000 mm
z-travel 方滑枕行程1500 mm
faceplate diameter 花盘直径 5000 mm
swing diameter 车削直径 8400 mm
turning height 车削高度 6700 / 9100 mm
workpiece weight 工件重量 100 / 60 t
faceplate turning speed range 花盘转速 50 U/min
360 °
drive milling spindle 铣轴功率 40 kW
Tools speed 铣轴转速 10 - 2400 U/min
boring spindle diameter 镗轴直径 170 mm
ram head dimension 方滑枕尺寸 480 x 520 mm
w-axis 横梁行程  8 x 200 mm
control Siemens 数控系统  Sinumerik 840 D
Passage width 龙门宽度  8400 mm
turning diameter 最大车削直径  9200 mm

Working height über Tisch 工作台上高度 7000 mm
Working height über Plattenfeld 工作平台上高度 10000 mm

cross rail - adjustment 6000 mm 横梁位置调整
column: max. travel 16000 mm 龙门架行程
feed 0,1 - 3000 mm/min  工作进给
rapid traverse 6000 mm/min 快速进给
table drive 117 kW 转台驱动电机功率

turning speed range - faceplate 0,2 - 50 U/min
tool taper SK 50 刀柄
total power requirement 设备总功率  340 kW
weight of the machine ca. 设备总重量 大约 550 t
dimensions of the machine ca. 设备占地，大约 16,5 x 14 x 8,7 m

Gantry Double Column Milling and Boring Centre with movable column,
2007 Modernization to digital drives and 5-axis CNC control Siemens 840 D by DS-Doerries-Scharmann-Starrag, Mönchengladbach

2207年由原制造厂家 DST 对设备进行了翻新升级，数控系统改造为840D，5轴联动数控系统。

equipped with: 设备功能
- CNC control SIEMENS 840D & manual control unit   840D控制系统，带手动控制单元
- C-axis, drilling and milling device  数控转台 C轴，钻铣单元
- automatic head change with 11 storage locations  全自动铣头交换，11工位
- Universal milling head 400 rpm - 40 kW 万能铣头 40千瓦功率

- D'andrea planer type Head U-tronic dia 630  数控平旋盘 直径630
- Reverse drilling head 10 kW  反向钻头  10千瓦功率
- Angle milling head - manual, 1000 rpm, 50 kW  角度铣头 50千瓦
- 2 extensions dia 500 x 650mm and 500 x 1300mm  两个加长杆
- 2 standard steel holders 两个标准车刀座 (40 x 40mm）
- IKZ 40bar - outside 4bar   主轴内冷却功能

AXIS: 7个数控轴
X = +6000 / -4000 mm
Z = 1500 mm
C = 360°
Y = 16000 mm
A = +/- 95°
B = +/- 95°
U = 200 mm
