机电理实一体数控车床维修实训系统

机电理实一体数控车床维修实训系统

型号：YN02

名称：数控车床维修实验台

一、设备简述

实训系统包含数控系统应用、PLC控制、变频调速控制、传感器检测、驱动控制、低压电气控制、机械传动等技术，能进行数控车床的安装、接线、调试等操作。

二、设备主要参数

1.输入电源：二相AC380V±10%  50Hz；

2.装置容量：＜2kVA；

3.外形尺寸：≥1200×1000×1900mm（电气控制柜）；

≥1000×700×1200mm（实物车床）；

4.安全保护：具有漏电保护，安全符合国家标准。

三、设备组成及功能

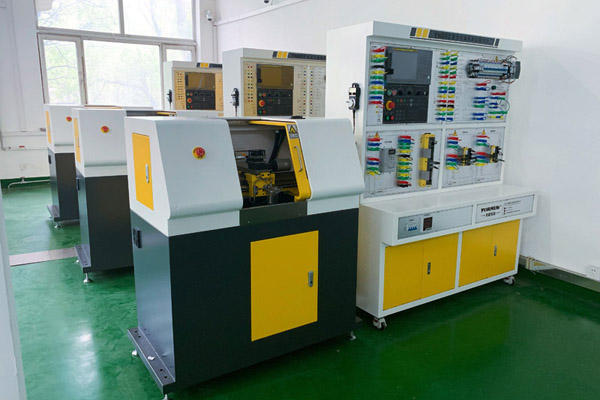

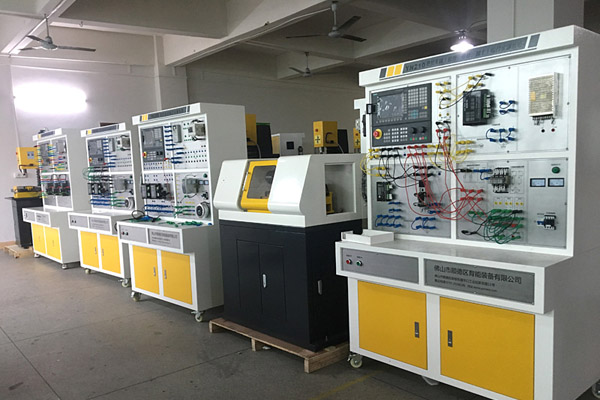

机电理实一体数控车床维修实训系统由电气实训柜、标准工业级小型车床等组成，不仅可作为数控车床电气故障的维修实训系统，也可作为数控车床的实际加工操作实训系统。它具有数控系统的安装调试、参数设置、PLC编程、故障诊断与维修、数控车床编程与加工操作等多项功能。

学生在操作台上进行电气维修方面的实训；

完全采用工业化的器件，开放式结构；模块化结构设计，并设计有电气柜，便于实现数控车床各个环节的实训教学。

加工型数控车床，可对钢、铁、铜、铝、有机玻璃、塑料等材料进行实际车削加工。

实训装置的基本配置及功能

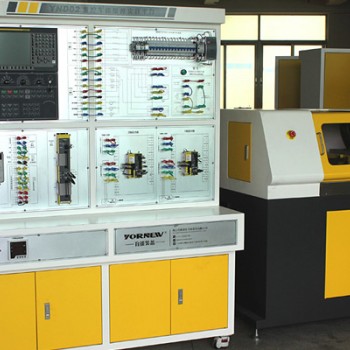

1.机床实训柜采用铁质亚光密纹喷塑结构，为实验开设更便捷，学生实训更方便，面板分为四个大模块,分别为左上角模块,右上角模块,左下角模块,右下角模块，正面装有数控系统操作面板，背面为机床电气柜，柜内器件布局与实际机床厂的模式一致。电气柜内的电气安装板为铝合金板质蚀刻工艺面板，上面装有变频器、驱动器、交流接触器、继电器、保险丝座、断路器、开关电源、接线端子排和走线槽等；电气柜底部还设有变压器和接地端子等，系统配备故障设置模块（模块应安装在实训台面板的背面），老师通过拨动故障设置按钮开关即可实现相应故障设置，学生便通过排除故障来加深对数控技术系统的了解。

2.系统采用三相AC380V交流电源供电，并设有漏电保护器、指示灯指示和保险丝等，具有过载保护、短路保护和漏电保护装置，在电压异常或出现短路情况时自动动作，保护人身和设备安全。

3.数控系统: 用户可选配育能980MC系统、西门子系统、广数系统、华中系统、法那科系统。

4.X、Z轴由直流步进电机驱动结构，运动方向上设有正负限位、参考点等开关，采用接近式传感器；主轴由直流无刷电机驱动，变频调速控制。

数控车床

数控车床采用机电一体化设计，具有刚性好、精度稳定，可对钢材、铁、铜等材料进行实际加工，能一次完成复杂零件的圆柱面、圆锥面、圆弧面、内孔及公、英制螺纹等切削。

床身和底座等均为铸件结构设计，提供更高的机床动载刚性，确保机床加工时精度稳定。导轨采用硬导轨，高频淬火；床鞍采用贴塑工艺，寿命长，精度保持性好。

高精度滚珠丝杠通过柔性联轴器与电机直接联结，消除因安装角度误差而对丝杠的影响。

机床安装内、外防护装置，一方面保证机床在切削加工时防止铁屑、冷动液飞溅，保护机床各运动部件的精度和寿命，防止铁屑飞出伤人等；另一方面又可提高机床外观美，使机床造型美观大方、安全，宜人操作。

具备冷却、润滑系统，确保机床加工精度、延长机床使用寿命。

主要参数如下：

床身最大回转直径： 不小于210mm；

刀架上最大回转直径： 不小于80mm；

X/Z轴行程：          不小于80mm/290mm；

X轴滚珠丝杠：        研磨、C3级、规格1605；

Z轴滚珠丝杠：        研磨、C3级、规格2004；

主电机功率： 不小于0.55kW；

主轴转速范围： 100～2500rpm；

主轴卡盘： 不小于φ100；

主轴通孔直径： 不小于20mm；

主轴孔锥度： 莫氏3号；

工作台快速移动速度： 不小于3000mm/min；

最大切削进给速度： 不小于2000mm/min；

定位精度： 不小于0.02mm；

重复定位精度： ±0.015mm；

电动刀架： 四工位电动刀架；

刀杆截面尺寸： 不小于10mm×10mm；

尾架套筒锥度： 莫氏2号；

尾座套筒行程： 不小于60mm；

机床重量： 不小于200kg。

四、基本实训项目

1.电路设计、设备安装和电路连接

2.机械部件装配与调整

3.数控机床的功能调试

4.机电联调与故障排除

(1)数控车床机电联调

(2)数控车床故障诊断与排除

5.数控车床几何精度检测

6.数控车床的程序编制与加工

(1)数控车床编程

(2)数控车床加工

7.数控机床的保养和维护

五、设备主要配置清单

表1：基本配置
