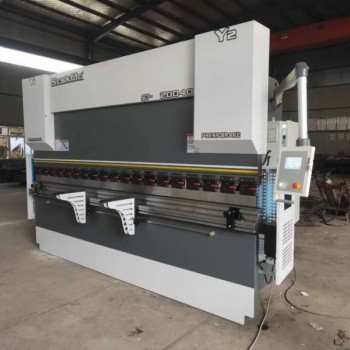

4+1轴电液伺服全数控折弯机 广东东莞折弯机

产品/服务:
有效期至: 长期有效
最后更新: 2020-09-18 14:36
单价:
面议
最小起订量:
1 台
供货总量:
100 台
立即询价

(发货期限:自买家付款之日起 3 天内发货)

  • 所在地区:广东-东莞市
  •
  • 收藏本公司 人气:199
    • 详细说明
    • 规格参数
    • 联系方式

    不锈钢折板机   简易数控折弯机  大型液压数控折弯机   160吨数控弯板机   CT12大显示屏折弯机  4+1轴电液伺服全数控折弯机   广东东莞折弯机

    机器主要配置

    • 标准配意大利ESA公司的S630数控系统

    • 德国YRGO高性能伺服液压系统控制同步

    • 两侧配欧洲ATEK公司的磁栅尺检测同步位置反馈

    • 后挡料配高性能直线导轨及滚珠丝杆

    • 采用CNC控制的液压补偿工作台

    • 配标准上、下模具壹套

    • 主电机采用伺服电机

    【电液伺服数控折弯机】产品特点

    机器结构特点及标准配置

    5.1.机架采用全钢整体焊接结构,通过正火及高频振动消除内应力,保证机床的整体精度,有极佳的刚度,有极好的抗扭曲、抗倾斜能力。加厚的工作台板、加厚的滑块,使整机具有很高的刚性,因此折弯时滑块、工作台变形极小,工件具有极好的直线度和角度一致性。

    5.2. 采用大型落地镗铣床,用一次加工法,作精密加工,以确保加工精度。

    六、数控系统的特点和功能

    6.1.显示

       ◆ 意大利ESA公司的S63010"彩色触摸屏,可控制3轴,即Y1轴、Y2轴、X轴。

       ◆全金属外壳,最新时尚造型

    ◆先进嵌入式CPU硬件技术

    可手绘CAD零件图,然后CNC可以自主生成折弯方案,避免折弯时的碰撞。

    也可在图形编程后,手动改动。

    图形干涉检测

    产品展开长度的计算

        超过7000个程序和模具库,每个程序99个工步

    图形化上下模,支持多边模、伸缩模、圆弧模、鹅颈模等

        ◆可编辑8种材料,以供折弯时最佳选择

    ◆支持上网

        诊断页面

    18种语言选择

    ◆集成式机床操作面板

    内置PLC

    2个USB接口

    6.2.计算功能

    ◆可自动计算折弯工件下料长度。

    计算机架系数

        ◆折弯压力的大小会随着工件长度或厚度由电脑自动计算并调整。

    ◆根据电脑自动计算并调整的折弯压力

    ◆自动计算及调整工作台面的挠度补偿,既迅速又精确。

    ◆折弯角度与后挡料校正

    ◆具手动,半自动及全自动操作模式选择功能。

    6.3.数值设定

    ◆电脑可根据板材自动计算折弯下死点

    ◆滑块升降Y1、Y2可作左右两边任意(一定范围内)偏载或倾斜折弯的设定。

    6.4.折弯的速度调整

        ◆滑块的上升、下降速度可无段设定和调整,并于下限点有保压的时间设定。

    ◆滑块慢速点位置及回升的开距由电脑自动设定,也可自由调整。

    6.5.配件

    ◆采用德国YRGO公司折弯机专用液压系统(电-液比例伺服同步控制系统),该系统是一种位置控制系统,闭环式,它通过磁栅尺动态地检测出滑块的同步误差,由数控系统的电液伺服阀纠正滑块的同步误差,使滑块在完全偏载的情况下始终能与工作台保持平行。滑块同步精度≤±0.02mm。

    ◆Y1、Y2轴--滑块左、右两边各装配欧洲ATEK公司的高精密线性磁栅尺(Y1-Y2),它们用来测定滑块与工作台的确切距离,磁栅尺与立柱采用软性联接,这样立柱变形不会影响定位。位置数据立即反馈到数控系统,它便可以测算出输出伺服阀控制信号(S1-S2)。从而滑块定位精度≤±0.02mm,滑块重复定位精度≤±0.01mm。

    ◆ 为确保工件的加工精度,特设有液压式下工作台挠度补偿机构,通过数控系统进行控制。(工作台立板由三块组成,其中中间部分为主工作立板台,前后二块用于支撑工作台挠度补偿,通过下工作台油缸进行加凸补偿)。
