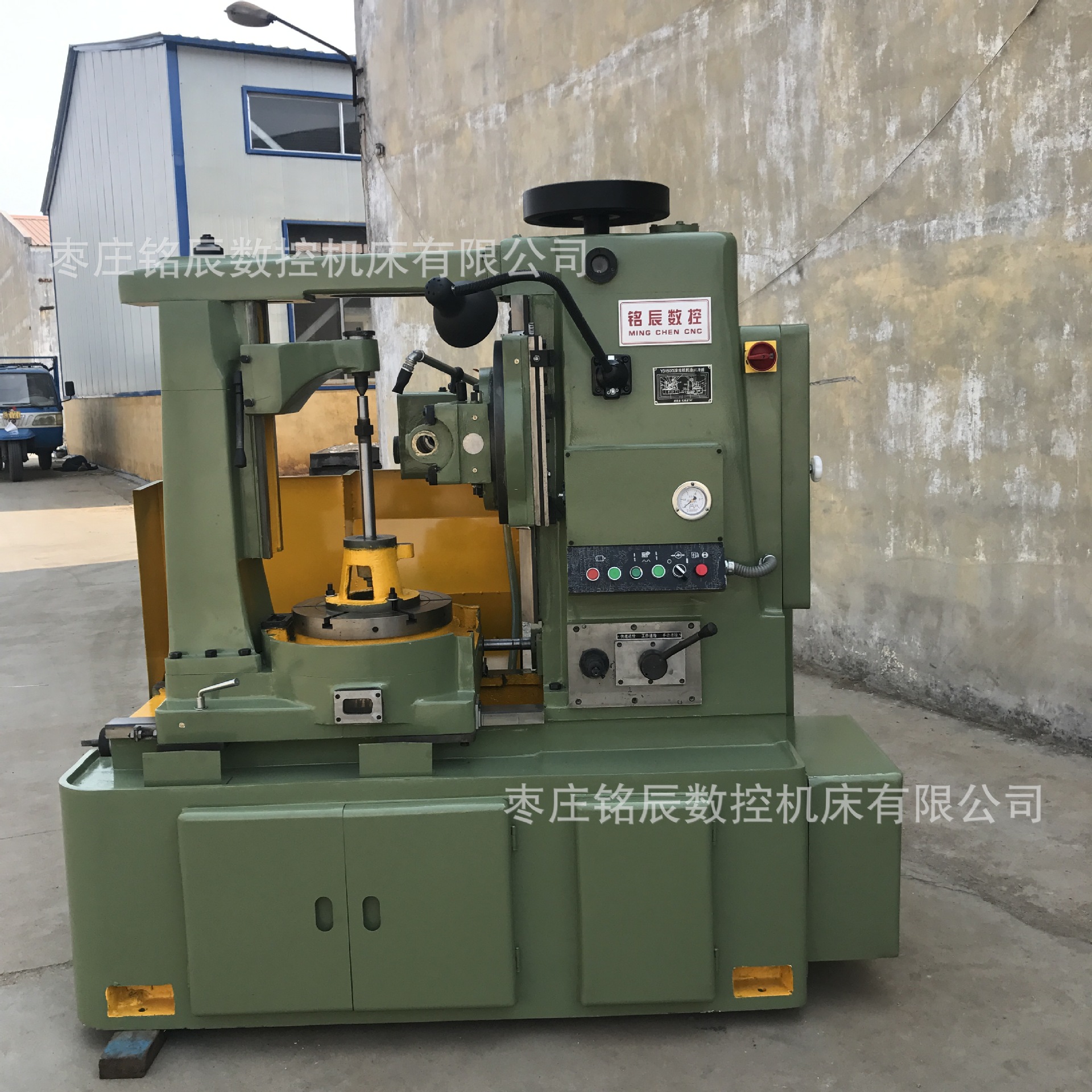

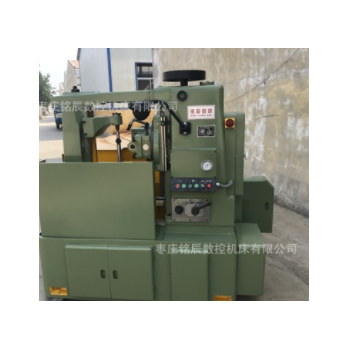

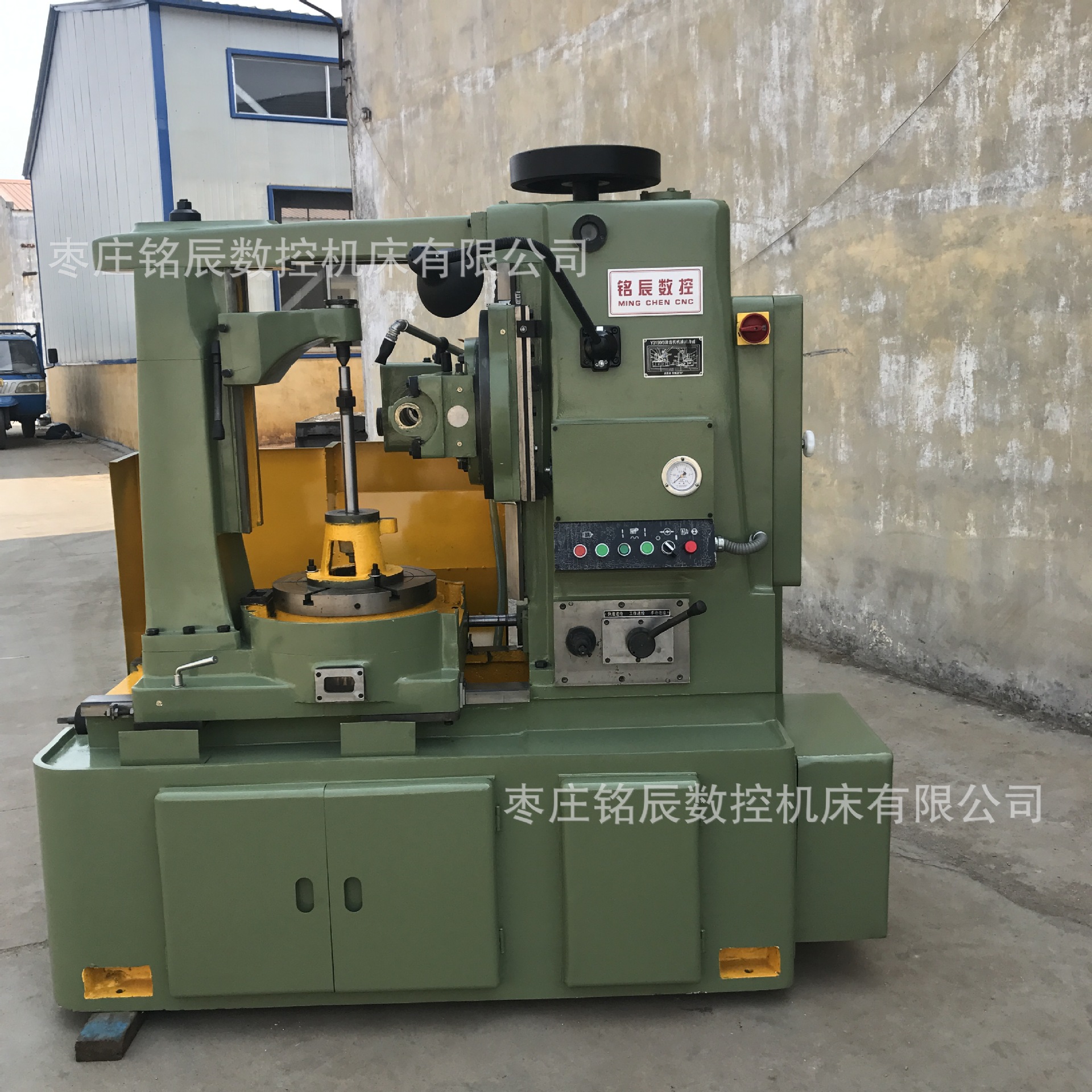

主要特点
1.滚也机适用于加工各种圆柱直齿轮，斜齿轮和蜗轮。
2.机床调整操作简便，可作顺、逆铣加正，以提高机床生产效率。
3机床还装有73架快速移动装置和切削终止时自动停止运转机构。操作集甲，维修万便。
4.为使用户加工蛾轮和小直径齿轮穷便、高效、特增设了单轴数控系统.该系统编程、操作简便、稳足可靠。
注此为原上海机床厂生产的系列产品。
规格及主要技术参数 Main Specifications
|
项目
|
Item
|
Y3150/3
|
|
最大加工直径
|
Max diameter of workpiece to be cut
|
500 mm
|
|
最大切削模数
|
Max. cutting module
|
铸钢Cast iron
|
6 mm
|
|
钢材Steel
|
5 mm
|
|
刀架滑板行程
|
Sliding plate stroke of tool carriage
|
240 mm
|
|
最大螺旋角(左、右旋)
|
Max. screwed angle(left. right)
|
45
|
|
最大滚刀直径
|
Max. diameter of hnh
|
120 mm
|
|
可换滚刀心轴直径
|
Hob arbor diameters
|
22 mm 27 mm 32 mm
|
|
工作台通孔直径
|
Hole diameter of work bench
|
60 mm
|
|
滚刀主轴转速级数
|
Grade of hob main axis spindle speed
|
50-275 rpm
|
|
主电动机功率
|
Main motor powe
|
3 kw
|
|
主电动机转速
|
Main motor speed
|
1420 rpm
|
|
冷却电动机功率
|
Cooling motor speed
|
2760 rpm
|
|
机床净重
|
Weight
|
2400 kg
|
|
机床外形尺寸
|
Overall dimensions
|
1825 x 9fi0 x 1730 mm
|
|
机床毛重
|
Gross weight
|
3000 kg
|
|
装箱尺寸
|
Packingl dimensions
|
211Ox1250x2120 mm
|
|
