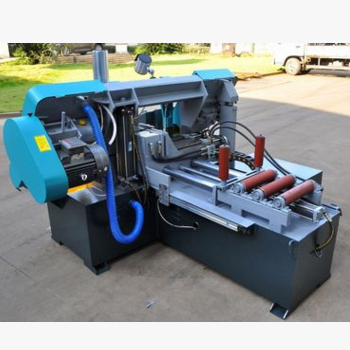

数控GZK4232C

一、技术参数：

锯切规格：         Φ320（mm）

                   320×320（mm）

锯条线速度：     24/37/46/65（m/ min）

进给速度：       液压无级调速

主电机功率：    4.0kW

液压电机功率：  1.5kW

冷却电机功率：    0.04kW

锯带规格：      3900×34×1.1mm

主机外型尺寸：    2000×2700×1500（长×宽×高mm）

送料长度：        500mm/次

送料精度：      ±0.2mm（单次单工件）

循环动作时间：    2.0分钟（锯切时间取决于工件规格）

整机净重：        1700kg

  二、主要结构及特点：

1、主机采用标准蜗轮箱与皮带轮变速，输出平稳。

2、分离式立柱润滑系统，保证润滑及时。

3、采用台达可编程PLC控制全程循环动作，触摸屏实现人机对话。

4、光栅尺控制送料系统，送料精度高，并可预设多次送料。

5、工件夹紧采用活动虎钳和固定虎钳配合，活动虎钳采用液压油缸推动夹

紧。在固定虎钳侧装置3mm行程微量油缸调节固定虎钳位移。能更好实现

对不规整材料的夹紧。

6、可预设5组不同工件长度，组合锯切更方便。

7、锯带手动张紧及断带保护。

8、滚动轴承和硬质合金双导向，锯条寿命更长。

9、主要电气元件采用天正品牌。

10、送料装置导向采用导向杆配合铜套导向，送料平稳、精度高。

11、锯床配置电动清屑钢刷，底座安装外扩钣金防止冷却液外溢。

12、液压系统采用独立油箱，方便维修和清理。

13、冷却方式：装有喷头冷却，使用水冷装置。
