一、机床结构、性能优势及用途

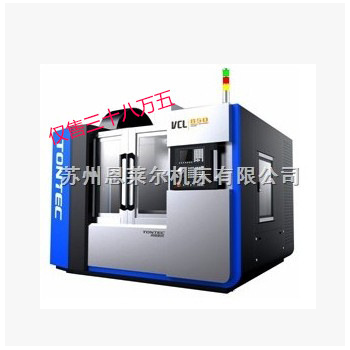

VCL850立式加工中心是南通科技在原有规格基础上自主开发的高档立式加工中心产品。与老款850规格加工中心相比，立柱改为马鞍型设计、加大了工作台尺寸和Y/Z向行程、放大了床身上分流槽、增加了铣头部件循环冷却装置、改进了排屑方式、提高了主关件的配置、使用了新型靓丽大罩，根据客户需要，可实现三轴全闭环控制及使用德国HEIDENHAIN高性能数控系统。使VCL850产品结构更合理、性能更优越、使用范围更广泛。
结构：VCL850立式加工中心采用十字型床鞍工作台、立式主轴结构，主轴组整套从台湾进口，配套前四后二轴承结构，主轴动刚度性能好，确保最佳的加工精度；铣头两侧设计有循环水冷却，减少了切削热变形对主轴加工精度的影响；马鞍型立柱设计，有助提高机床刚性；机床大件采用稠筋封闭式框架结构，刚性高，抗振性好，底座、立柱、铣头、十字滑台、工作台等基础件全部采用高强度铸铁，组织稳定，确保整机品质；合理的结构程度与加强筋的搭配，保证了基础件的高刚性；宽实的机床底座，箱型腔立柱、负荷全支撑的十字滑台可确保加工时的重负载能力。
性能：大件粗、精加工均在进口五面体加工中心上加工，粗加工后进行二次热处理，确保加工应力的消除，从而保证了机床精度长久性；X、Y、Z三轴采用高精密C3级滚珠丝杆，搭配预压式双螺帽，确保最低背隙。三轴滚珠丝杆以精密P4级滚珠丝杆专用60°斜角滚珠止推轴承支撑，运转精度高，快移速度达36m/min；滚珠丝杆和伺服电机以绕性联轴器直联，效率高，背隙小；换刀采用同动打刀技术，刀对刀换刀时间仅1.1s；选配德国HEIDENHAIN光栅尺，可实现三轴全闭环控制，提高产品定位精度、重复定位精度，满足加工对象的精度要求；选用德国HEIDENHAIN高性能数控系统，可实现模具的复杂型腔的精密加工及圆滑过渡处理。
用途：VCL850立式加工中心可完成铣、镗、钻、铰、攻丝等多种工序的加工，若选用数控转台，可扩大为四轴控制实现多面加工，广泛应用于中小机械零件高速精密加工，汽车、军工、航天航空、仪表等典型零件高速精密加工,以及复杂型面的轮廓加工，典型应用如通用机械零件、汽配、纺机配件，高效精密型腔及模具的加工等。
二、市场卖点
与国内外同行产品相比，VCL850立式加工中心差异性体现在：
1、Y/Z向行程加大，达550/540mm，Y向导轨跨距加大，适合较宽零件及模具加工。
2、铸件结构经过机床动力学分析和有限元分析，并采用ANSYS软件进行优化设计，使其几何结构更加合理。加之与加强筋的恰当搭配，保证了基础件的高刚性。
3、床身、立柱等机床五大件由本公司自行铸造、热处理及加工，确保整机性能。大件粗、精铣类加工均在进口五面体加工中心上，确保精度。
4、8000（12000选配）rpm台湾进口高性能主轴组，配主轴端面环形喷水与铣头循环冷却装置，控制主轴温升,选用精密级斜角滚珠轴承，搭配前四后二结构。无论在高速或低速铣钻，均能确保整机性能，高速运转时，无共振现象，确保最佳的加工精度和表面精度。
5、三个进给轴均采用日本NSK精密级滚珠丝杆,日本THK直线滚动导轨，滚珠丝杆DN值210000以上，寿命更长久，快速移动达36m/min。X、Y、Z轴无论是高速移动或是轻、重负荷切削都可达到更高定位精度。
6、FANUC0i-MD全数字式AC伺服系统，主轴、三轴伺服同CNC控制系统，αi系列。
7、主传动采用FANUC伺服主轴电机、同步齿形带传动，传动噪声低。对各类零件加工的适应能力较强。
8、滚珠丝杠两端均给予预拉伸，大大增加了传动刚度并消除了快速运动时产生的热变形影响。配以高精度激光螺距、间隙补偿，使各轴移动位置更加准确，更适合加工出高精度的零件。确保了机床的定位精度和重复定位精度。
9、创新的吉辅机械式同动打刀圆盘式刀库，在换刀臂换刀动作时，主轴同步松刀以完成整个换刀行程，换刀时间仅需1.1秒。使用寿命与运转性能更符合客户之需要。
10、配置油水分离系统，润滑油被有效分离出来，延长了冷却液的使用周期。
11、配置双螺杆向后排屑系统，切屑提升自动分离冷却水，节省了机床排列左右空间，更利于组成生产流水线。
12、专业设计的全封闭防护罩，牢固、靓丽、安全，采用自动喷塑线进行表面处理，保护环境。
13、选用光栅尺，可进行三轴全闭环控制，提高整机定位精度和重复定位精度；选用德国HEIDENHAINiTNC620高性能数控系统，更适合复杂型腔的模具加工。
14、主要外购件均选用进口或名牌厂家产品，电器元件采用德国ABB产品，确保产品可靠性和精度保持性。
15、可根据用户要求定配防护罩喷塑颜色。
16、标配产品公司批量月产，交货及时。
注：VL850数控铣床仅仅是VCL850立式加工中心配置上少刀库，其他完全一致。
