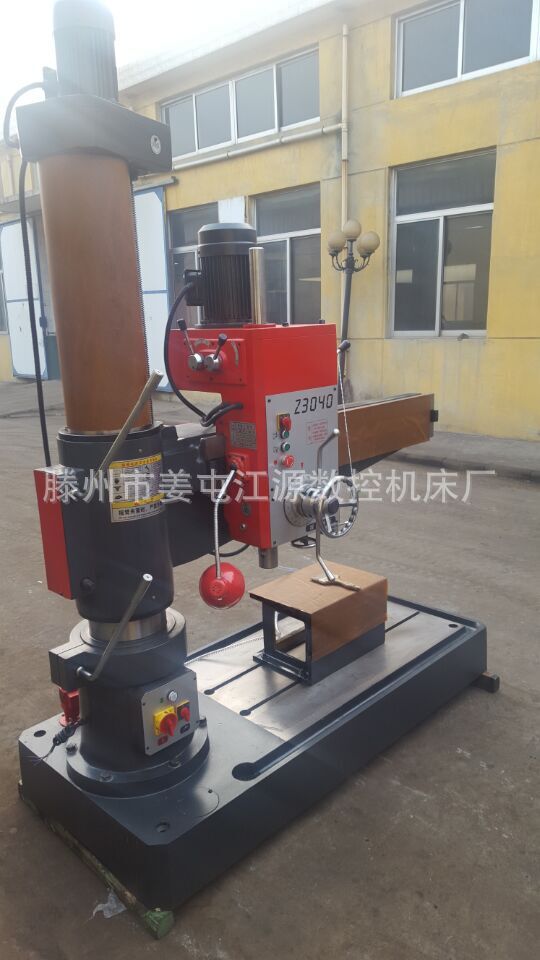

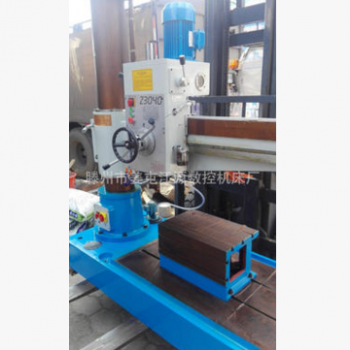

Z3040×13系列摇臂钻床
Z3040×13系列摇臂钻床是我公司制造的摇臂钻床，具有国家多项发明专利！
Z3040×13系列摇臂钻床是一种孔加工设备，可以用来钻孔、扩孔、铰孔、攻丝及修刮端面等多种形式的加工。广泛应用于单件和中小批生产中，加工体积和重量较大的工件的孔。加工范围广，可用来钻削大型工件的各种螺钉孔、螺纹底孔和油孔等。
机械传动、机械夹紧、机械变速、自动升降、自动进刀。
| 主要技术参数 | Z3040×13 |
| 钻孔最大直径mm | 铸铁40/钢材32 |
| 主轴端面至工作台距离mm | 260-1050 |
| 主轴中心至立柱母线距离mm | 360-1300 |
| 主轴行程mm | 200 |
| 主轴椎控（莫氏） | 4 |
| 主轴转速范围r.p.m | 34、95、167、260、430、800． 75、130、220、380、660、1200 |
| 主拍转速级数 | 6 |
| 主轴进给量范围r.p.m | 0.10-0.25 |
| 主轴进给量级数 | 3 |
| 摇臂回转角度。 | 360 |
| 主电机功率kw | 1.5、2.2 |
| 升降电机功率kw | 1.5 |
| 机床重量kg | 1400 |
| 外型尺寸mm | 1800×810×2300 |
主要功能与特点:
外观造型美观大方,总体布局匀称协调.
采用机械传动，机械夹紧，机械变速操作简便。
摇臂自动升降，主轴自动进刀，生产效率高。
结构可靠，制造精良，保证了机床精度持久性。而且
它将钻床的优点聚为一体。使之加大了钻床的加工范围，如镗孔、攻丝、套丝、锪平面、钻、铰、扩孔等功能，广泛用于大中小型企业，乡镇和个体工业的机械加工。
摇臂钻床主要由底座、内立柱、外立柱、摇臂、主轴箱及工作台等部分组成。

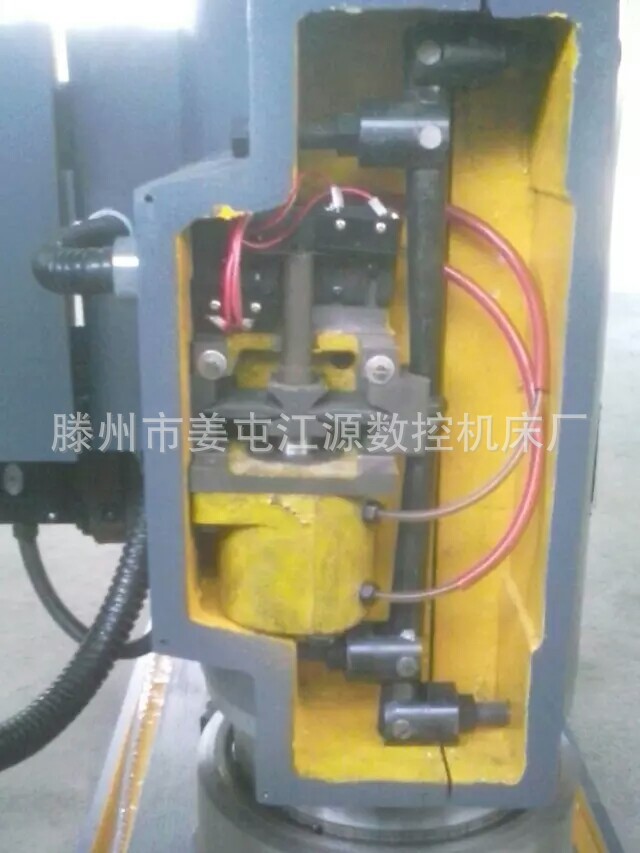

内立柱固定在底座的一端，在它的外面套有外立柱，外立柱可绕内立柱回转360度。摇臂的一端为套筒，它套装在外立柱上做上下移动。由于丝杆与外立柱连成一体，而升降螺母固定在摇臂上，因此摇臂不能绕外立柱转动，只能与外立柱一起绕内立柱回转。
主轴箱是一个复合部件，由主传动电动机、主轴和主轴传动机构、进给和变速机构、机床的操作机构等部分组成。主轴箱安装在摇臂的水平导轨上，可以通过手轮操作，使其在水平导轨上沿摇臂移动.
