型号: FW01

名称: 工业机器人上下料数控车床实训系统

产品概述：

     FMS

工业4.0智能制造工业机器人上下料数控车床实训系统以小型的柔性制造系统为载体，主要特点是占地空间小，是由一台工业机器人、一台小型数控车床、实现自动化上下料无人工作站，机器人按指令分别给数控车床送料取料，该系统能够实现工业机器人上下料工作站系统的编程、上下料系统的集成、PLC系统编程、单片机、现场通讯实训、机器人编程、数控编程、数控加工等环节。让学生轻松掌握工业6轴机器人上下料与数控机床组建工作站系统，能满足学生对工业机器人学习及操作的需要，实现和工厂实际情况无缝对接，涉及的知识点丰富、综合，系统性强，学生通过该套系统的学习与训练，对智能无人工的组建整体性应用有全面的了解与体验。

显著特点

(1)综合性强：集机器人编程、传感器、PLC、单片机、通讯于一体，将执行机构、控制系统、驱动系统、检测及各专业学科有机结合；

(2)设备安全便于操作：以小型数控机床为柔性制造系统为载体，主要特点是占地空间小、使用安全、利于学生动手参于操作等优点，同时系统采取了多重安全防护措施，保证了学习者的安全；

(3)模块化：采用分层和模块化结构设计，分别对不同的功能需要设计不同程序，在这些功能模块的相互协调下实现不同的功能，这些功能既可以单独运行，也可以与其他模块组成系统。

(4)扩展性强：除了完成机器人上下料系统的功能，本实训系统还可以通过改变被控机器人执行末端，变成其他功能的机器人工作站，提高了设备的使用率。

产品功能：

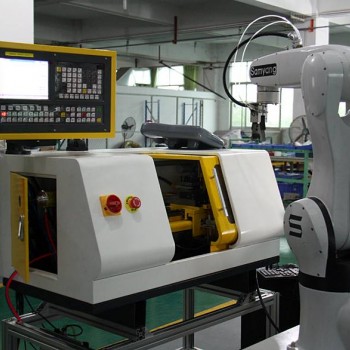

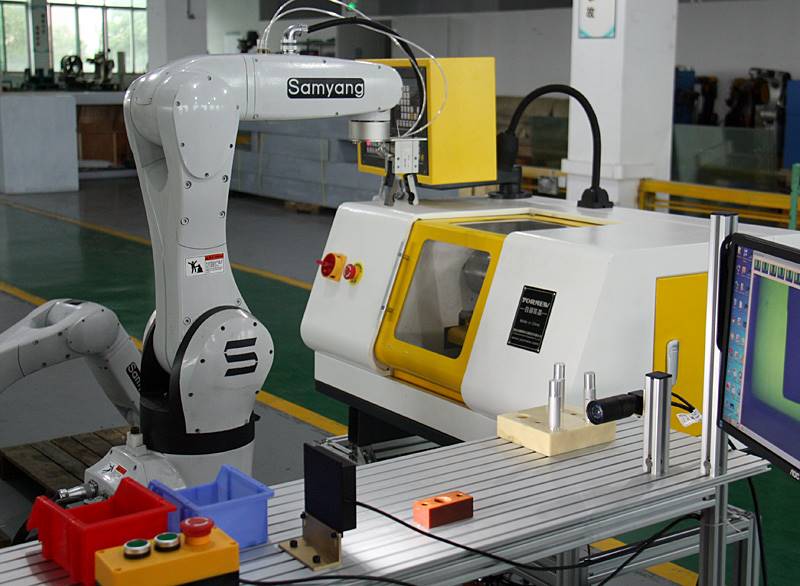

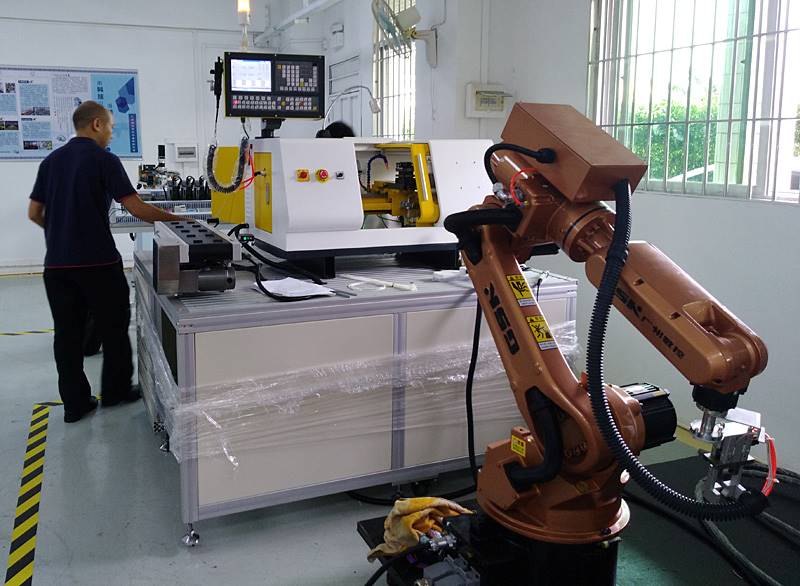

     工业机器人上下料数控车床实训系统含一台六工业级自由度机器人、一台小型数控车床、PLC模块、一个毛坯件暂存区、一个加工合格品暂存区；综合性强：集机器人编程、传感器、PLC、单片机、通讯于一体，将执行机构、控制系统、驱动系统及各专业学科有机结合；机器人负责数控机床的上下料工作；当其中一台机床零件加工完毕后，自动取出，并重新送料安装新的毛坯件，等待下一个指令；车床用于加工零件的工序，加工完毕后由机器人送到下一道作序，机器人可根据指令主动完成机床的上料、下料等工序；可扩展增加机器视觉检测功能，由机器人抓取已加工完毕的零件到视觉检验区，对加工完整性进行视觉检测，如果符合加工要求的零件，机器人则取出保存到合格品暂存区，否则，将保存到不合格品暂存区。学生在熟练掌握该系统的操作与编程以后，可以对系统加工的产品进行调整或对加工后的合格产品，通过编程由机器人完成自动装配。

基本实训项目

1、工业机器人实训

2、数控技术实训

3、机器人与机床通讯技术

4、机械结构训练技术

5、气动控制技能培训

6、故障检测技术技能培训

7、传感器技术及应用

8、PLC编程技术
